1. 設備用途 | 用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合電子、電器、手機、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天等制品檢測質量之用。 |
2. 試樣限制 | 本試驗設備禁止： 易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性物質試樣的試驗或儲存生物試樣的試驗或儲存、強電磁發射源試樣的試驗或儲存 |
3. 性 能 |
3.1. o測試環境條件 3.2. 測試方法 | 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下 GB/T 5170.2 溫度試驗設備 GB/T 5170.5濕熱試驗設備（僅濕熱型） |
3.3. 溫度波動 | ±0.5℃ |
3.4. 溫度偏差 | ±2.0℃ |
3.5. 濕度波動 | ±2.5%R.H. |
3.6. 濕度偏差 | ±3.0%. |
3.7. 負載情況 | 測試空間不大于總空間的四分之三，無發熱源。 |
3.8. 產品測試架 | 標準置物架x2塊 (圖片僅供參考) |
3.9. 溫濕度控制參考圖 |
|
3.10. 滿足試驗標準 | GJB 150.3高溫試驗 GJB 150.4低溫試驗 IEC68-2-1 試驗A：寒冷 IEC68-2-2 試驗B：干熱 GB 11158《高溫試驗箱技術條件》 GB10586-1《濕熱試驗箱技術條件》 GB/T 2423.2《電工電子產品基本環境試驗規程試驗B：高溫試驗方法》 GB/T 2423.3《電工電子產品基本環境試驗規程試驗Ca：恒定濕熱試驗方法》 等…… |
4. 結構特征 |
4.1. 保溫圍護結構 | 外壁材料：靜電噴塑烤漆 內壁材料：優質不銹鋼304 箱體保溫材料：阻燃防火硬質聚氨酯發泡 門保溫材料：阻燃防火硬質聚氨酯發泡。 |
4.2. 空氣調節通道 | 離心風機： 加熱器、蒸發器、給排水口、溫度傳感器. |
4.3. 試驗箱標準配置 | 可視窗口280x380x40mm 3層真空層; 防爆入式把手; 箱內照明燈:5W 引線孔：φ100mm 1個; |
4.4. 門 | 單開門，左邊開門、配觀察窗W280xH380mm、照明燈、窗框/門框防凝露電熱裝置; |
4.5. 控制面板 | 控制器顯示屏、聲光報警器、運行指示燈、電源按鈕開關、USB數據下載接口 |
4.6. 機械室 | 制冷機組、接水盤、排水孔等 |
4.7. 配電控制柜 | 配電板、散熱系統 |
4.8. 加熱器 | 高溫絕緣陶瓷加熱絲(加溫速度快，慣性小等優點) |
4.9. 加濕器 | 蒸汽式加濕系統，經風道系統循環方式 |
4.10. 電源線孔及排水孔 | 位于設備后側 |
5. 制冷系統 |
6.1制冷壓縮機 | 法國泰康壓縮機 |
6.2 蒸發器 | 翅片管式蒸發器（兼做除濕器） |
6.3 冷凝器 | 風冷翅片管式冷凝器 |
6.4 膨脹系統 | 容量控制冷凍系統（毛細管或膨脹閥） |
6.5 板式換熱器 | 不銹鋼釬焊板式換熱器 (只針對于復疊式雙級制冷系統) |
6.6 制冷機控制方式 | 控制系統的控制器根據試驗條件自動調節制冷機的運行工況。蒸發壓力調節閥。 壓縮機回氣冷卻回路。 |
6.7 制冷劑 | 美國杜邦R404a （環保型，臭氧耗損指數均為0） |
7.屏控制器 | 自主開發程序（臺灣硬件） |
7.1溫濕度控制器特點 | 自主研發7英寸觸摸屏控制系統， 中英文操作界面, 具110組程序5000段次記憶, 每段999Hour59Min, 可任意分割設定 并附多組PID控制功能. |
7.2控制器規格 | 精度:溫度±0.01℃＋1digit 、濕度±0.1%R.H＋1digit 分辨率:溫度±0.01℃,濕度±0.1%R.H. 溫度斜率:0.1～9.9可設定. 具有上下限待機及警報功能. 溫濕度入力信號干濕球PT100x2. 15組P.I.D控制參數設定,P.I.D自動演算. 干濕球自動校正. |
7.3 畫面顯示功能介紹 | 溫濕度設定（SV）與實際（PV）值直接顯示. 可顯示目前執行程序號碼,段次,剩余時間及循環次數. 運轉累計時間功能. 溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能. 具單獨程序編輯畫面,每頁最少可輸入5個段次溫濕度及時間. 中英文可任意切換。故障提示畫面顯示。屏幕可作背光調整。 屏幕顯示保護功能可作定時，TIMER或手動關閉設定。 可使用的程序組:**110個PATTEN。 可使用的記憶容量:共5000 SEGMENTS。 可重復執行命令:每一個命令可達999次。 程序之制作采對談式,具有編輯、清除、插入等功能。 SEGMENTS時間設定0～999Hour59Min。 可程序時序控制模組裝置。 具有斷電程序記憶,復電后自動啟動并接續執行程序功能。 程序執行時可實時顯示圖形曲線。 具有自動調節冷凍能力功能。 具有預約啟動及關機功能。 按鍵及畫面鎖定（LOCK）功能。 |
8安全保護裝置 |
8.1 制冷系統 | 壓縮機過熱 壓縮機過流 壓縮機超壓 冷凝風機過熱 壓縮機油壓保護 |
8.2試驗箱 | 可調式超溫保護器 空氣調節通道極限超溫 風機電機過熱 |
8.3 其 它 | 總電源相序和缺相保護 漏電保護 加熱加濕干燒保護 過載及短路保護 超溫?cái)嚯姳Ｗo(hù) |
9 附件 |

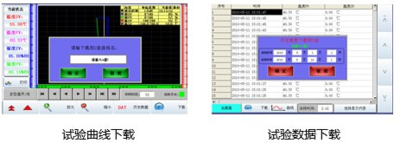

9.1 USB接口(標配) | 控制器可下載歷史曲線及歷史數據，歷史數據以Excel格式保存,可按日期下載所需數據。歷史數據以JPG圖片形式保存，可按需要進項放大，縮小，然后下載。
|
10 運 輸 | 試驗箱為整體式，整體運輸；(近距離自送，遠距離發物流) |
10.1尺寸 10.2重量 | **運輸尺寸（不含包裝）：參見選型表 “外形尺寸” **運輸重量（不含包裝）：參見選型表“重量” |
11 使用條件 | 由用戶保證下列各項條件 |
12.1安裝場地 | 地面平整，通風良好 設備周圍無強烈振動 設備周圍無強電磁場影響 設備周圍無易燃、易爆、腐蝕性物質和粉塵 設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示： A：不小于10cm B：不小于60cm C：不小于60cm D：不小于160cm |
12.2環境條件 | 溫度：5℃～30℃ 相對濕度：≤85% 氣壓：86kPa～106kPa |
12.3加濕用水 | 桶裝飲用水或蒸餾水，不可使用無過濾過的自來水； |
12.4供電條件 電源 | 220V (必須接保護地線) 電壓允許波動范圍：±10% 頻率允許波動范圍：50/60Hz 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用(不可接插座使用) |
